"ВИТЯЗЬ 2"

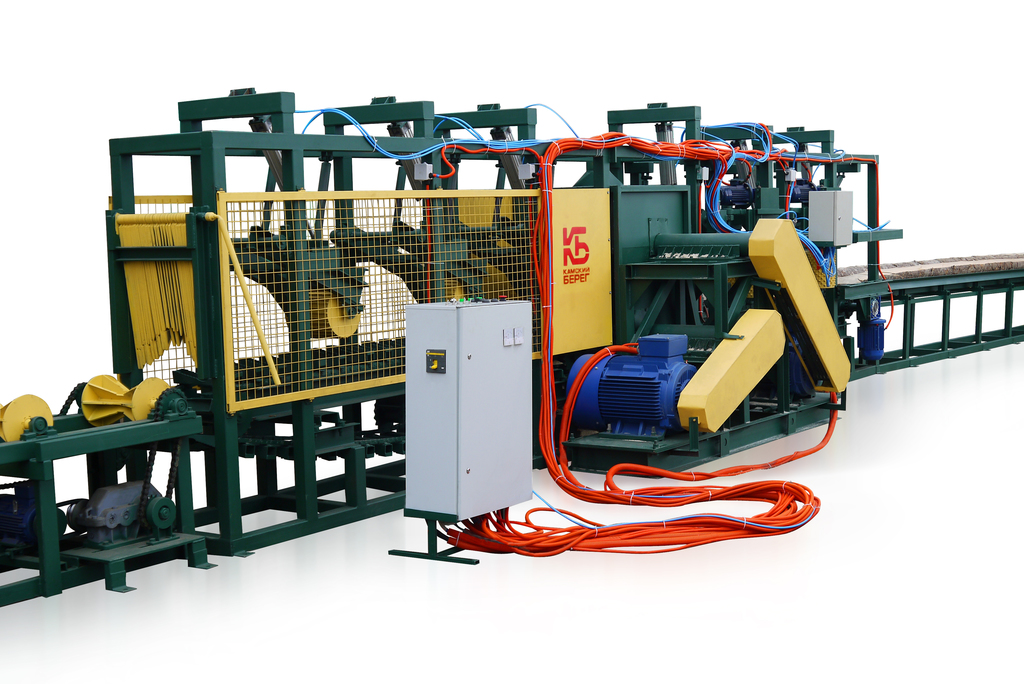

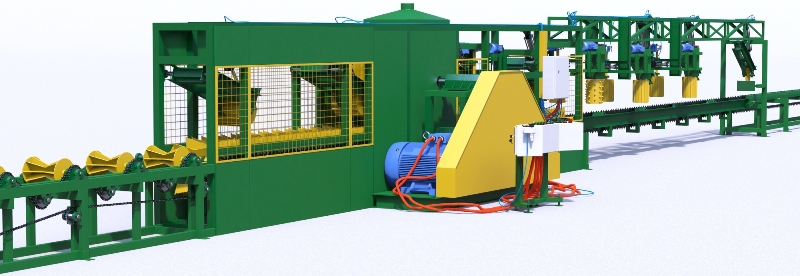

Дисковые двухвальные брусующие станки для бревен диаметром до 390/460 мм.



Назначение дисковых многопильных брусующих станков серии "Витязь 2"

Дисковые брусующие (брусовальные, бревнопильные, круглопильные) станки тяжелого класса "Витязь 2х550" и "Витязь 2х630" предназначены для распиловки в поточном режиме круглого леса на лафет и необрезную доску. Максимальный диаметр распиливаемой древесины (в комле) – для "Витязь 2х550" - 390 мм, для "Витязь 2х630" - 450/460 мм (для пил диаметром 630мм и 650мм соответственно).

Станок брусовальный "Витязь 2" является близким аналогом известных на российском рынке брусовальных станков "Крафтер" и "Арктант", нисколько не отличающийся от этих станков функционалом, мощностью и надежностью. Но, в то-же время, существенно более доступный по стоимости.

Станки призваны решить ключевую задачу лесопильного производства - первичная переработка круглого леса с производительностью от 200 и более куб. м. в смену. Только обладая оборудованием такого класса, собственники лесопильного бизнеса могут планировать серьезное производство доски и бруса в объемах, которые позволят обеспечить общую высокую рентабельность предприятия.

В свою очередь, большие объемы переработки круглого леса делают рентабельным и необходимым развитие глубокой переработки древесины и утилизации отходов, т. е. выводят лесопильное производство на качественно новый уровень.

.

Станки серии "Витязь 2" сделаны по схеме с двумя валами (верхний + нижний), каждый пропил выполняется двумя дисковыми пилами, расположенными в одной плоскости, что позволяет получить приемлемую толщину пропила и использовать относительно недорогие и доступные стандартные пилы различных производителей диаметром 550 мм ("Витязь 2х550") и 630/650 мм ("Витязь 2х630").

.

На двухвальные брусующие станки серии "Витязь 2" может устанавливаются от 4 до 12 пил, диаметром 550мм ("Витязь 2х550") или 630/650мм ("Витязь 2х630").

Схемы раскроя бревна могут быть различными, в том числе возможны схемы, например, с нечетным числом пропилов, схемы с распилом по центру бревна.

В конструкции брусовальных станков серии "Витязь 2" большое внимание уделено вопросу безопасности работы. Система предохранения от вылета доски или горбыля в обратную сторону включает ряд мощной когтевой защиты и боковые подпружиненные шторки, что соответствует самым высоким требованиям безопасности.

При пилении станки потребляют не всю номинальную мощность установленных двигателей, а мощность, соответствующую нагрузке.

Вытяжные "зубастые" рябухи, установленные в базовой комплектации, привод которых синхронизирован с приводом подачи бревна в зону пиления, поддерживают пакет распиленного материала на выходе из станка и делают работу по приемке распиленной продукции более простой и безопасной для персонала, а так же позволяют автоматизировать весь процесс работы линии распиловки бревен.

Пиление на валах встречное, опил выносится из центра бревна наружу, таким образом степень загрязнения сырья не оказывает существенного влияния на износ инструмента.


"ВИТЯЗЬ 2". Общая информация.

"Витязь 2х550" и "Витязь 2х630" относятся к станкам проходного типа, т. е. при обработке движется заготовка, а сам обрабатывающий узел неподвижен.

Бревна подаются в пильный узел и вытягиваются из него с помощью широких гусениц. Траверсы гусениц имеют форму перевернутой трапеции и образуют лоток, надежно удерживающий пиловочник.

На протяжении всего цикла распиловки бревна на гусеницах дополнительно фиксируют пневматические прижимы, повышающие стабильность пиления и обеспечивающие точность размеров готовой продукции даже при работе с сырьем существенной кривизны.

Пара вертикальных рябух полностью вытягивает горбыль и доски из пильного узла.

Опционально станки комплектуются подающим роликовым столом, приемным столом различных конфигураций, в т. ч. с автоматическим отделением горбыля и досок, а так же другими дополнительными опциями.

Расстояние между пилами регулируется разлучками различной ширины.

Мощность главных двигателей определяется при заказе и может составлять от 2х30 до 2х75 кВт для "Витязь 2х550" и от 2х37 до 2х110 кВт для "Витязь 2х630". В базовой комплектации предлагаются двигатели мощностью 2х55 кВт.

При пилении четырьмя пилами на выходе получается лафет (двухкантный брус) и два горбыля. Если на станке установлено восемь пил, за один проход из бревна получается лафет, две подгорбыльных (необрезных) доски и горбыль с обеих сторон. Если установлено 12 пил, то необрезных досок будет 4. Так же возможно пиление вразвал.

Расклинивающие ножи, расположенные за пилами удерживают лафет и предотвращают затирание и перегрев пил.


Преимущества станков серии "Витязь 2"

  1. Рама станка выполнена с существенным запасом прочности, вибрации и любые деформации исключены полностью.
  2. Цельные валы позволяют использовать любую схему распила: с получением одного лафета, или вразвал с получением двух лафетов меньшей высоты.
  3. Консольньные валы облегчают замену пил.
  4. Гусеничная система подачи гарантирует стабильную подачу бревен даже существенной кривизны.
  5. Плавно регулируемая скорость подачи позволяет осуществлять пиление в оптимальных режимах при различных условиях, таких как диаметр сырья, количество пил, твердость породы, промороженность, сохраняя при этом высокую производительность.
  6. Высокая степень индивидуализации станка. Благодаря большому количеству различных опций каждый заказчик может скомплектовать себе станок, который будет максимально подходить для решения именно его задач.
  7. Надежные механизмы защиты: когтевая защита + шторки на входе для предотвращения вылета горбыля, системы автоматической остановки подачи в случае нештатной ситуации.
  8. Автоматизированное управление позволяет встраивать брусовал в лесопильные потоки с минимальным количеством работников. Оператор станка не перегружен и может параллельно управлять другими механизмами, например накопительной эстакадой и разобщителем бревен.

Технические характеристики брусовальных станков "Витязь 2х550" и "Витязь 2х630"

Параметр

"Витязь 2х550"

"Витязь 2х630"



в базе

опционально

в базе

опционально

Кол-во валов, шт.

2

Диаметр пил, мм

550

630

650

Количество пил, шт.

4, 8 или 12

Толщина пропила (пилы GASS, 630/650мм), мм

5,5

6,0 / 6,7

Минимальная длина обрабатываемого бревна, м

3

2

3

2

Максимальная длина обрабатываемого бревна, м

не ограничена

Максимальный диаметр распиливаемого бревна (по комлю), мм

390

450

460

Минимальный диаметр распиливаемого бревна (в вершине)

150 (1201)

Скорость подачи, м/мин

6 - 30

Скорость вращения пил, об/мин

2300

2000

Электропривод пил:





- мощность, кВт.

2х55

от 2х30 до 2х75

2х55

от 2х37 до 2х110

- напряжение, В.

380

- частота вращения, об/мин

2850

Электропривод подачи:

- мощность, кВт.

2х3

- напряжение, В.

380

- частота вращения, об/мин

1000

Габаритные размеры (ДхШхВ), мм:

- станок без столов

8360х1700х2200
8360х1700х2200

- станок с подающим и приемным столами

29000х1700х3000

29000х1700х3000

Масса, не более, кг.

8800

11300

9000

11500

1 – с регулировкой прижимных роликов

Максимальная скорость подачи сырья (скорость пиления) на практике ограничивается лишь мощностью двигателей приводов пил, т. е. энергетическими ресурсами предприятия, эксплуатирующего станок. Пилы могут выдержать скорости подачи, далеко выходящие за рамки разумных и экономически целесообразных значений. Рекомендуемая скорость подачи – 12-18 м/мин.

Производительность станка зависит от множества факторов, но можно выделить три определяющих параметра

1) Суммарная мощность основных двигателей приводов пил. Именно от мощности двигателей в основном зависит возможная скорость подачи, из которой, в свою очередь, при прочих равных, и следует производительность. Следует разделять станки с четырьмя, восемью и двенадцатью пилами, т. к. работа, совершаемая в этих случаях, а, следовательно, и нагрузка на двигатели, различается практически в два и четыре раза соответственно.

2) Наличие и работоспособность околостаночного оборудования. Околостаночное оборудование (система подачи бревен, система отделения горбыля, приемный стол, станки второго ряда) должны работать с не меньшей скоростью. Если бревна своевременно не подаются в станок, то, как бы быстро он не пилил, производительность будет ниже его возможностей.

3) Диаметр распиливаемых бревен. Бревно d=400мм в 4 раза объемнее, чем бревно d=200мм. Увеличение диаметра сырья дает увелиение производительности в квадрате!

При правильно подобранных двигателях и соответствующем околостаночном оборудовании, станки "Витязь 2х550" и "Витязь 2х630", в зависимости от диаметра сырья, способны перерабатывать в смену 8 часов (пиловочника):

150мм – 55 куб. м.

200мм – 100 куб. м.

250мм – 155 куб. м.

300мм – 225 куб. м.

350мм – 305 куб. м.

400мм – 400 куб. м.

На станках серии "Витязь 2" используются пилы с твердосплавными напайками диаметром 550мм ("Витязь 2х550") и 630/650мм ("Витязь 2х630") с небольшим количеством зубьев. Строго рекомендуется наличие зачистных ножей, способствующих удалению опила. Толщина пропила зависит от конкретного производителя. На выбор мы предлагаем пилы отечественных производителей или таких популярных брендов как GASS (Польша) и Faba (Польша). По желанию можно согласовать установку пил любого производителя.

Инструмент

Особенности дисковых пил Gass:

Производство сертифицировано по ISO 9002;
Полотна пил изготавливаются ТОЛЬКО из немецкой стали;
Зубья Sandvik (Швеция);
На всех пилах каленые полотна, не требующие проковки и доработки;
Специальная конфигурация зубьев и "очистителей пропила";

Инструмент

Компания FABA S.A. известна в Европе, как производитель высококачественного деревообрабатывающего инструмента, благодаря современному и сверхточному электронному и лазерному оборудованию последнего поколения, которое позволяет выпускать инструмент по параметрам и эскизам заказчика в максимально короткие сроки.

Инструмент известен среди крупных европейских производителей, за счет применения в технологических процессах лучших материалов импортного производства и пользуется большим спросом. Превосходное качество изделий FABA S.A. подтверждается международным сертификатом качества ISO 9001.
