"ВИТЯЗЬ 4М"

Дисковые четырехвальные брусующие станки для бревен диаметром до 390/460 мм с быстрой регулировкой расстояния между пилами.

Версия для настольных компьютеров

Общее описание  |  Фотографии  |  Видео  |  Комплектация, цены, заказ  |  Задать вопрос!

Станки в серии: "Витязь 4х550М", "Витязь 4х630М";

Максимальный диаметр бревен: 390/400мм ("Витязь 4х550М"), 450/460мм ("Витязь 4х630М");

Схема пиления: двухвальная;

Диаметр пил: 550/560мм ("Витязь 4х550М"), 630/650мм ("Витязь 4х630М");

Количество валов: 4 (консольные, 2 верхних (левый и правый) + 2 нижних (левый и правый));

Постав пил: регулируемый (регулировка высоты получаемого лафета нажатием кнопки, без остановки станка);

Система подачи: гусеничная.


Назначение дисковых многопильных брусующих станков серии "Витязь 4 М"

Дисковые брусующие (брусовальные, бревнопильные, круглопильные) станки тяжелого класса "Витязь 4х550М" и "Витязь 4х630М" предназначены для распиловки в поточном режиме круглого леса на лафет и необрезную доску. Максимальный диаметр распиливаемой древесины (в комле) – для "Витязь 4х550М" - 390/400 мм (для пил диаметром 550мм и 560мм соответственно), для "Витязь 4х630М" - 450/460 мм (для пил диаметром 630мм и 650мм соответственно).

Станки призваны решить ключевую задачу лесопильного производства - первичная переработка круглого леса с производительностью от 200 и более куб. м. в смену. Только обладая оборудованием такого класса, собственники лесопильного бизнеса могут планировать серьезное производство доски и бруса в объемах, которые позволят обеспечить общую высокую рентабельность предприятия.

В свою очередь, большие объемы переработки круглого леса делают рентабельным и необходимым развитие глубокой переработки древесины и утилизации отходов, т. е. выводят лесопильное производство на качественно новый уровень.

.

Станки серии "Витязь 4 М" сделаны по схеме с четырьмя валами (два верхних, два нижних), каждый пропил выполняется двумя дисковыми пилами, расположенными в одной плоскости, что позволяет получить приемлемую толщину пропила и использовать относительно недорогие и доступные стандартные пилы различных производителей диаметром 550/560 мм ("Витязь 4х550М") и 630/650 мм ("Витязь 4х630М").

.

Существенным преимуществом станков серии "Витязь 4 М" является возможность быстрой (без снятия пил) регулировки расстояния между центральными пилами, позволяющая оперативно изменять высоту получаемого лафета, перенастраивать лесопильную линию на выпуск пиломатериала с другими параметрами.

Некоторые особенности станков серии "Витязь 4 М"

На многопильные брусующие станки серии "Витязь 4 М" может быть установлено 4, 8 или 12 пил, диаметром 550/560мм ("Витязь 4х550М") или 630/650мм ("Витязь 4х630М").

Электромеханический привод регулировки пил, по желанию заказчика, может быть оснащен системой электроного задания расстояния между пилами (электронная линейка).

В конструкции брусовальных станков серии "Витязь 4 М" большое внимание уделено вопросу безопасности работы. Система предохранения от вылета доски или горбыля в обратную сторону включает ряд мощной когтевой защиты и боковые подпружиненные шторки, что соответствует самым высоким требованиям безопасности.

При пилении станки потребляют не всю номинальную мощность установленных двигателей, а мощность, соответствующую нагрузке.

Вытяжные "зубастые" рябухи, установленные в базовой комплектации, привод которых синхронизирован с приводом подачи бревна в зону пиления, поддерживают пакет распиленного материала на выходе из станка и делают работу по приемке распиленной продукции более простой и безопасной для персонала, а так же позволяют автоматизировать весь процесс работы линии распиловки бревен.

Пиление на всех валах встречное, опил выносится из центра бревна наружу, таким образом степень загрязнения сырья не оказывает существенного влияния на износ инструмента.

- комплектация системой обратной связи (опция);

- кантователь на подающем столе (опция);

- плавный пуск двигателей (опция).


Некоторые особенности станков серии "Витязь 4 М"

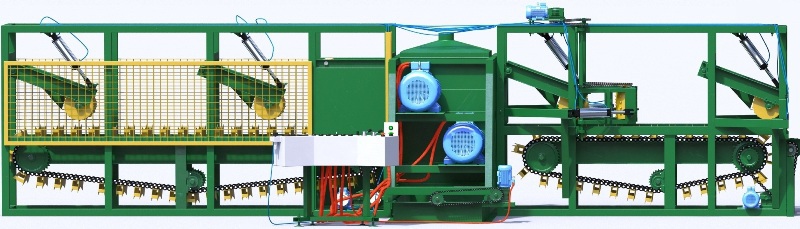

Принцип действия брусующих станков серии "Витязь 4 М"

"Витязь 4х550М" и "Витязь 4х630М" относятся к станкам проходного типа, т. е. при обработке движется заготовка, а сам обрабатывающий узел неподвижен.

Бревна подаются в пильный узел и вытягиваются из него с помощью широких гусениц. Траверсы гусениц имеют форму перевернутой трапеции и образуют лоток, надежно удерживающий пиловочник.

На протяжении всего цикла распиловки бревна на гусеницах дополнительно фиксируют пневматические прижимы, повышающие стабильность пиления и обеспечивающие точность размеров готовой продукции даже при работе с сырьем существенной кривизны.

Пара вертикальных рябух полностью вытягивает горбыль и доски из пильного узла.

Опционально станки комплектуются подающим роликовым столом, приемным столом различных конфигураций, в т. ч. с автоматическим отделением горбыля и досок, а так же другими дополнительными опциями.

Расстояние между пилами на одном валу (толщина необрезной доски) регулируется разлучками различной ширины.

Каждый пильный вал вращается отдельным двигателем. Мощность главных двигателей определяется при заказе и может составлять от 4х15 до 4x45 кВт для "Витязь 4х550М" и до 4х55 кВт для "Витязь 4х630М". В базовой комплектации предлагаются двигатели мощностью 4х30 кВт.

При пилении четырьмя пилами на выходе получается лафет (двухкантный брус) и два горбыля. Если на станке установлено восемь пил, за один проход из бревна получается лафет, две подгорбыльных (необрезных) доски и горбыль с обеих сторон. Если установлено 12 пил, то необрезных досок будет 4.

Расклинивающие ножи, расположенные за пилами, удерживают лафет и предотвращают затирание и перегрев пил. При изменении расстояния между центральными пилами, ножи автоматически настраиваются на новый размер, отдельная регулировка расклинивающих ножей не требуется.


Преимущества станков серии "Витязь 4 М"

  1. Рама станка выполнена с существенным запасом прочности, вибрации и любые деформации исключены полностью.
  2. Регулировка размеров выпиливаемого лафета происходит очень быстро, простым нажатием кнопки. Снятия пил не требуется. Опционально устанавливается электронная линейка, а так же механизм позволяющий регулировать размер получаемого лафета буквально перед каждым бревном, что обеспечит ощутимый прирост полезного выхода материала.
  3. Перемещение пильных узлов при регулировке расстояния между пилами происходит по высокоточным калиброванным направляющим. Параллельность направляющих гарантируется особой методикой их установки: направляющие для правого и левого пильных узлов - единое целое. Предусмотрена централизованная система смазки направляющих.
  4. Гусеничная система подачи гарантирует стабильную подачу бревен даже существенной кривизны.
  5. Плавно регулируемая скорость подачи позволяет осуществлять пиление в оптимальных режимах при различных условиях, таких как диаметр сырья, количество пил, твердость породы, промороженность, сохраняя при этом высокую производительность.
  6. Высокая степень индивидуализации станка. Благодаря большому количеству различных опций каждый заказчик может скомплектовать себе станок, который будет максимально подходить для решения именно его задач.
  7. Надежные механизмы защиты: когтевая защита + шторки на входе для предотвращения вылета горбыля, системы автоматической остановки подачи в случае нештатной ситуации.
  8. Автоматизированное управление позволяет встраивать брусовал в лесопильные потоки с минимальным количеством работников. Оператор станка не перегружен и может параллельно управлять другими механизмами, например накопительной эстакадой и разобщителем бревен.

Технические характеристики брусовальных станков "Витязь 4х550М" и "Витязь 4х630М"

Параметр

"Витязь 4х550М"

"Витязь 4х630М"



в базе

опционально

в базе

опционально

Кол-во валов, шт.

4

Диаметр пил, мм

550

630

650

Количество пил, шт.

4, 8 или 12

Толщина пропила (пилы GASS, 630/650мм), мм

5,5

6,0 / 6,7

Минимальная длина обрабатываемого бревна, м

3

2

3

2

Максимальная длина обрабатываемого бревна, м

не ограничена

Максимальный диаметр распиливаемого бревна (по комлю), мм

390

450

460

Минимальный диаметр распиливаемого бревна (в вершине)

150 (1201)

Расстояние между внутренними пилами, мм

100 - 200

Скорость подачи, м/мин

5 - 30

Скорость вращения пил, об/мин

2850

1450

Электропривод пил:





- мощность, кВт.

4х30

от 4х15 до 4х45

4х30

от 4х15 до 4х55

- напряжение, В.

380

- частота вращения, об/мин

2850

1450

Электропривод подачи:

- мощность, кВт.

2х3

- напряжение, В.

380

- частота вращения, об/мин

1000

Габаритные размеры (ДхШхВ), мм:

- станок без столов

7560х3650х2500
7560х3700х2500

- станок с подающим и приемным столами

28400х3650х3000

28400х3700х3000

Масса, не более, кг.

8800

11300

9000

11500

1 – с регулировкой прижимных роликов

Максимальная скорость подачи сырья (скорость пиления) на практике ограничивается лишь мощностью двигателей приводов пил, т. е. энергетическими ресурсами предприятия, эксплуатирующего станок. Пилы могут выдержать скорости подачи, далеко выходящие за рамки разумных и экономически целесообразных значений. Рекомендуемая скорость подачи – 12-18 м/мин.

Производительность станка зависит от множества факторов, но можно выделить три определяющих параметра

1) Суммарная мощность основных двигателей приводов пил. Именно от мощности двигателей в основном зависит возможная скорость подачи, из которой, в свою очередь, при прочих равных, и следует производительность. Следует разделять станки с четырьмя, восемью и двенадцатью пилами, т. к. работа, совершаемая в этих случаях, а, следовательно, и нагрузка на двигатели, различается практически в два и четыре раза соответственно.

2) Наличие и работоспособность околостаночного оборудования. Околостаночное оборудование (система подачи бревен, система отделения горбыля, приемный стол, станки второго ряда) должны работать с не меньшей скоростью. Если бревна своевременно не подаются в станок, то, как бы быстро он не пилил, производительность будет ниже его возможностей.

3) Диаметр распиливаемых бревен. Бревно d=400мм в 4 раза объемнее, чем бревно d=200мм. Увеличение диаметра сырья дает увелиение производительности в квадрате!

При правильно подобранных двигателях и соответствующем околостаночном оборудовании, станки "Витязь 4х550М" и "Витязь 4х630М", в зависимости от диаметра сырья, способны перерабатывать в смену 8 часов (пиловочника):

150мм – 55 куб. м.

200мм – 100 куб. м.

250мм – 155 куб. м.

300мм – 225 куб. м.

350мм – 305 куб. м.

400мм – 400 куб. м.

На станках серии "Витязь 4 М" используются пилы с твердосплавными напайками диаметром 550мм ("Витязь 4х550М") и 630/650мм ("Витязь 4х630М") с небольшим количеством зубьев. Строго рекомендуется наличие зачистных ножей, способствующих удалению опила. Толщина пропила зависит от конкретного производителя. На выбор мы предлагаем пилы отечественных производителей или таких популярных брендов как GASS (Польша) и Faba (Польша). По желанию можно согласовать установку пил любого производителя.

Инструмент

Особенности дисковых пил Gass:

Производство сертифицировано по ISO 9002;
Полотна пил изготавливаются ТОЛЬКО из немецкой стали;
Зубья Sandvik (Швеция);
На всех пилах каленые полотна, не требующие проковки и доработки;
Специальная конфигурация зубьев и "очистителей пропила";

Инструмент

Компания FABA S.A. известна в Европе, как производитель высококачественного деревообрабатывающего инструмента, благодаря современному и сверхточному электронному и лазерному оборудованию последнего поколения, которое позволяет выпускать инструмент по параметрам и эскизам заказчика в максимально короткие сроки.

Инструмент известен среди крупных европейских производителей, за счет применения в технологических процессах лучших материалов импортного производства и пользуется большим спросом. Превосходное качество изделий FABA S.A. подтверждается международным сертификатом качества ISO 9001.
