Комплектация, цены, заказ
.
В этом разделе Вы найдете состав и стоимость базовых комплектаций брусовальных станков серии "Витязь 4 М", а так же описание и цены возможных опций.
Общее описание | Фотографии | Видео | Комплектация, цены, заказ | Задать вопрос!

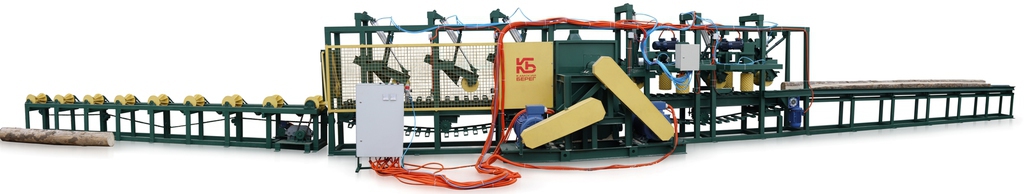

"ВИТЯЗЬ 4х630М", базовая комплектация:
- Станина станка.
- Два перемещающихся по специальным направляющим сдвоенных пильных узла с независимыми пильными валами (4 вала) и саморегулирующимися расклинивающими ножами;
- Привод перемещения пильных узлов при настройке толщины выпиливаемого лафета - электромеханический (управление с отдельного блока на корпусе станка);
- Аналоговая линейка для настройки расстояния между центральными пилами;
- Открытый нижний бункер для удаления отходов пиления;
- Привод вращения пил мощностью 4х30 кВт;
- Гусеничная система подачи до и после пил, с плавной регулировкой скорости;
- Прижимные стабилизирующие ролики на подающей и приемной гусеницах;
- Пара приводных вытяжных вертикальных рябух;
- Выносной пульт управления с амперметрами;
- Защита от обратного выброса горбыля (когтевая защита + боковые шторки)
Ценовой конфигуратор временно недоступен.
В ближайшее время мы постараемся создать новые ценовые конфигураторы. А пока Вы можете запрашивать коммерческие предложения, в которых будут указаны цены на все опции, у менеджеров по электронной почте, телефону (в т. ч. бесплатному или по Viber) или через чат на сайте.
Мощность основных двигателей - определяющий параметр брусовального станка. Для выбора оптимальной мощности двигателей необходимо сначала определится с количеством пил на станке.
Типичные рекомендации выглядят следующим образом:
Для 4 пил (2 пропила): необходимая мощность - 2х55 кВт, рекомендуемая - 2х75 кВт;
Для 8 пил (4 пропила): минимальная необходимая мощность - 2х75,0 кВт, рекомендуемая - 2х90,0 кВт;
Устройства плавного пуска двигателя (УПП) предназначены для управления режимом работы асинхронного двигателя и позволяют решить проблему высокого пускового тока двигателя, предохраняют от перегрузки всю электрическую составляющую оборудования и производственнй площадки в целом.
УПП применяется для снижения пускового тока электродвигателей (Ток, который нужен для запуска электродвигателя, называется пусковым). Как правило, пусковой ток электродвигателея в несколько раз (до 8) больше, чем ток, необходимый для работы в рабочем режиме. Из-за этого пуск мощных двигателей может приводить к кратковременной нехватке энергии для другого подключенного к сети оборудования (падению напряжения). Или двигатели могут попросту не запуститься, даже если мощность трансформатора питающей подстанции достаточна для их работы (но недостаточна для пуска). Устройства плавного пуска позволяют снизить нагрузки на электрическую сеть и трансформатор, исключить падение напряжения в сети в момент пуска, а так же продлить ресурс электродвигателей за счет снижения экстремальных пусковых нагрузок.
Стоимость такого устройства растет вместе со мощностью двигателя, которым они управляют.
На станке "Витязь 2х630" используются пилы с твердосплавными напайками диаметром 630/650мм с небольшим количеством зубьев. Строго рекомендуется наличие зачистных ножей, способствующих удалению опила. Толщина пропила зависит от конкретного производителя. На выбор мы предлагаем пилы отечественных производителей или таких популярных брендов как GASS (Польша) и Faba (Польша). По желанию можно согласовать установку пил любого производителя.
Станок может быть изготовлен в двух модификациях: с пилами d=630мм и с пилами d=650мм. В первом случае максимальный диаметр распиливаемых бревен составляет 450мм в комле, во втором – 460мм.
Традиционным способом подачи беревен в брусовальный станок является приводной транспортер с коническими роликами (приводной роликовый подающий стол). Этот транспортер обеспечивает стабильную подачу бревен в станок. Мы изготовим роликовый транспортер различной длины в зависимости от длины заготовки и общей планировки лесопильного цеха. В конфигураторе имеются варианты столов под длину заготовки 4.5, 6,5 и 8,5 м. В зависимости от конфигурации конкретной производственной линии могут быть изготовлены подающие роликовые столы (транспортеры) различной длины.

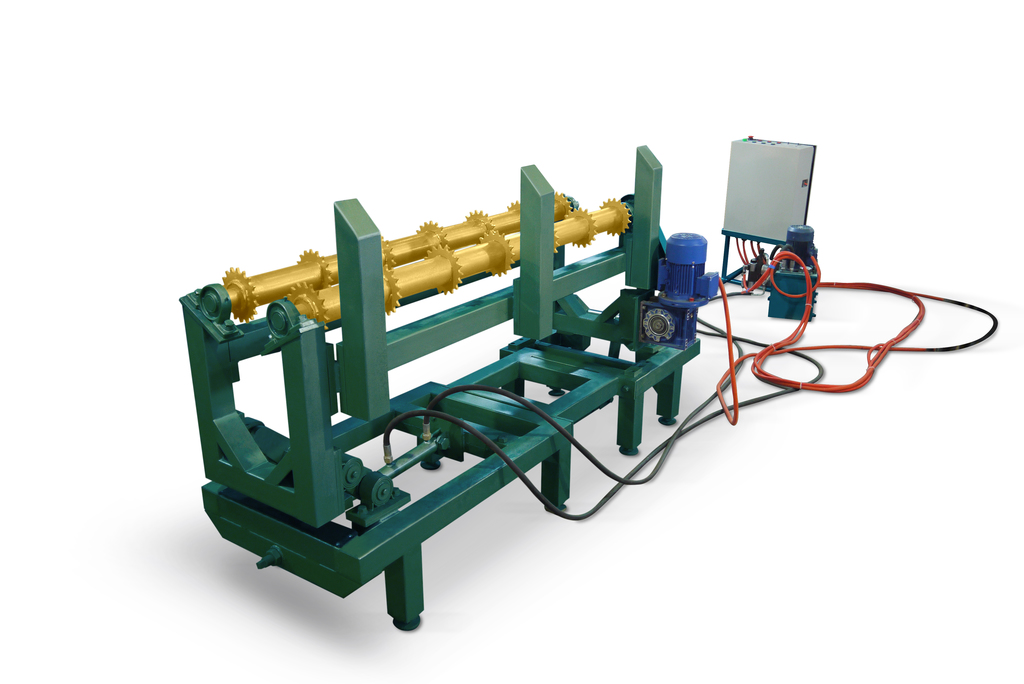

Все брусовальные станки могут быть оборудованы подающим столом с цепной подачей, оснащенными кантователем бревен, сотоящим из двух вальцов, которые поднимаясь, поднимают на себе бревно и могут вращаться, тем самым вращая бревно для поиска оператором оптимального для распиловки положения бревна.
Вариант конструкции валкового кантователя бревна перед брусовальным станком.
Приемным столом брусовального станка может быть обычный неприводной рольганг (роликовый стол) с зашитыми промежутками между роликами. Такой вариант приемного стола брусовала применяется при ручном разборе пакета, выходящего из брусовального станка.

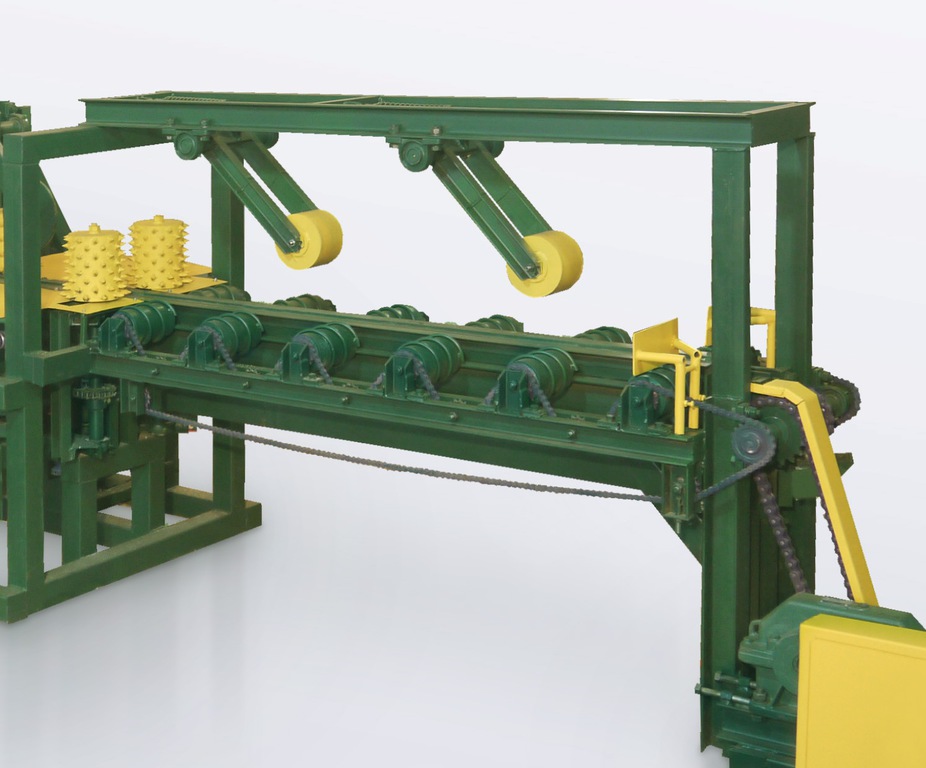

Приемный приводной стол брусовального станка с винтовыми роликами является одним из удачных достаточно недорогих решений, позволяющих в автоматическом режиме отделять лафет, получившийся в результете распиловки, от досок и горбыля.
Доски и горбыль перемещаясь до упора сбрасываются винтовыми роликами по обе стороны приемного стола, а выходящий из станка лафет удерживается верхними роликами и проходит дальше по ходу движения.
Приемный стол с винтовыми роликами может быть применен в комплексе с брусовальными станками различных типов. Стоимость такого стола, в основном, зависит от длины распиливаемог бревна.
К недостаткам такого стола следует отнести нестабильную работу на бревнах большого диаметра и длины. Пакет досок, в таком случае, имеет тенденцию разваливаться раньше времени, что создает сложности при организации автоматического по потока лесопиления.
Для предотвращения такого рода ситуаций используют дополнительную систему боковых прижимных роликов, удерживают пильный пакет от преждевременного развала.
Видео работы прием ного стола с винтовыми роликами.
Боковые пневматические прижимы на приемном столе брусовального станка применяются для надежного автоматического отделения лафета (бруса) от остального пильного пакета. Боковые прижимы прижимают доски и горбыль в момент выхода из брусовального станка и в определенный момент расходятся, что приводит к падению досок и горбыля по обе стороны приемного стола брусовала.
Данное решение применяется в комплексных линиях деревообработки для надежного обеспечения стабильной работы линии лесопиления "брусовал+ многопил" в составе высокоавтоматизированных лесопильных линий.
