"Строитель 600"

Оцилиндровочно-пильный комплекс, включающий в себя оцилиндровочный станок и дисковую пилораму на одной базе направляющих.


Общее описание оцилиндровочно-пильного комплекса "Строитель 600"

Назначение комплекса: распиловка круглого леса на брус, доску и изготовление оцилиндрованного бревна с пазами и чашками.

Комплекс позволяет получать широкую номенклатуру пиломатериалов, необходимых для строительства: оцилиндрованное бревно (готовое к укладке в сруб), брус, обрезная и необрезная доска. Переход между различными видами продукции не требует перенастройки или смены инструмента.

Комплекс дает возможность перерабатывать несортированное сырье, мгновенно переходить от изготовления одного вида пиломатериалов к другому, существенно повысить коэфициент полезного использования древесины.

Одно бревно, например, может быть сначала пройти оцилиндровку (для удаления излишней кривизны и комлистости), затем используя пильную каретку можно распилить бревно на доски.

При другом порядке использования кареток, например, если требуется изготовить оцилиндрованное бревно диаметром 200 мм из пиловочника диаметром 400 – 500 мм. Из бревна сначала пилят брус с получением деловой доски, вторым этапом производят оцилиндровку на требуемый диаметр.

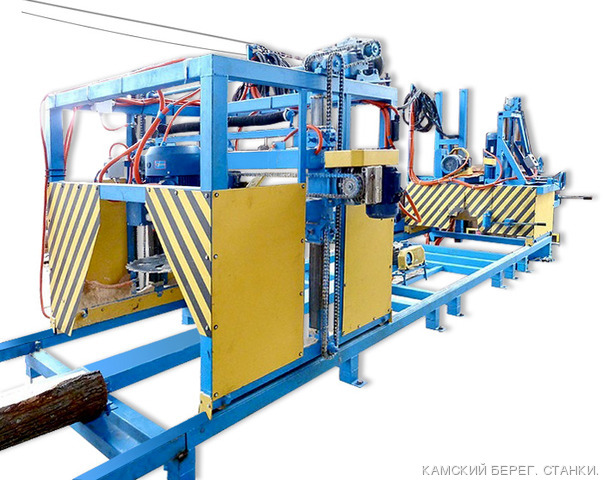

Конструкция: комплекс состоит из станины с направляющими, по которым перемещаются две каретки – оцилиндровочная и пильная. На станине установлены бабки для зажима бревна с приводом вращения бревна.

Оцилиндровочная и пильная каретки используются независимо друг от друга в произвольном порядке.

Установка бревна «в центра» позволяет получать абсолютно точную геометрию как оцилиндрованного бревна, так доски и бруса.

  • Использование дисковых пил с твердосплавными напайками обеспечивает большой ресурс от заточки до заточки и высокое качество поверхности доски.
  • Точность обработки оцилиндрованных бревен  позволяет собирать сруб как из деталей детского конструктора, без последующей подгонки деталей. После обработки на станке не возникает необходимость в шлифовке поверхности бревна или какой-либо другой последующей обработке.

Оцилиндровочная каретка



Максимальный диаметр заготовки, мм

500

Длина обрабатываемой заготовки , м

2,0 - 6,5

Диаметр оцилиндрованных бревен, мм

160 - 350

Диаметр чашки (под прямым углом), мм

180 – 250

Максимальная толщина срезаемого за один проход слоя, мм

20

Частота вращения фрезы, об/мин

4000

Отклонение продольного профиля оцилиндрованного бревна, мм

Не более 1.0

Частота вращения заготовки, об/мин

50

Мощность электродвигателя пильного узла, кВт

11.0

Мощность электродвигателя вращения заготовки, Вт

1.1

Мощность привода вертикального перемещения, фрезы кВт

0,37





Пильная каретка



Максимальный диаметр бревна (с разбрусовкой), мм

500

Диаметр пильных дисков, мм

2 х 500

Установленная мощность, кВт

2 х 7.5

Мощность привода подачи каретки, кВт

1.1

Мощность привода вертикального перемещения дисков, кВт

0.55

Скорость подачи каретки (в базовой комплектации), м/мин

6; 12;





Общие параметры



Суммарная установленная мощность, кВт

29.0

Максимальная рабочая мощность, кВт

16.5

Общая масса станка, кг

2300

Габариты, м

10.5х1.5х1.5

Количество обслуживающих, чел

2
