"ЛЕСОПИЛЕНИЕ 320"

Комплекс для переработки пиловочника диаметром от 100 до 320мм в комле на обрезную доску. Производительность комплекса до 200 куб. м. (по сырью) в смену 8 часов.

Введение

В связи с необходимостью глубокой модернизации лесотехнического комплекса РФ наши клиенты все чаще интересуются возможностью полностью укомплектовать и запустить в работу высокопроизводительный комплекс лесопильного оборудования.

Длительная работа по разработке дисковых многопильных и брусовальных станков и системное расширение номенклатуры околостаночного оборудования позволяет нашему предприятию предлогать партнерам надежное комплексное решение по лесопильному потоку высокой производительности.

Мы осуществляем проектирование и полностью комплектуем оборудованием собственного производства лесопильные потоки в различных конфигурациях в соответствии с потребностями заказчика.

Заказ "все в одном месте, под ключ" позволяет заказчику существенно сократить непроизводственные издержки и сроки запуска производства.

Представленный ниже комплекс оборудования является типовым решением, которое в каждом конкретном случае перерабатывается индивидуально при конкретном заказе, исходя из конфигурации помещения и пожеланий заказчика.

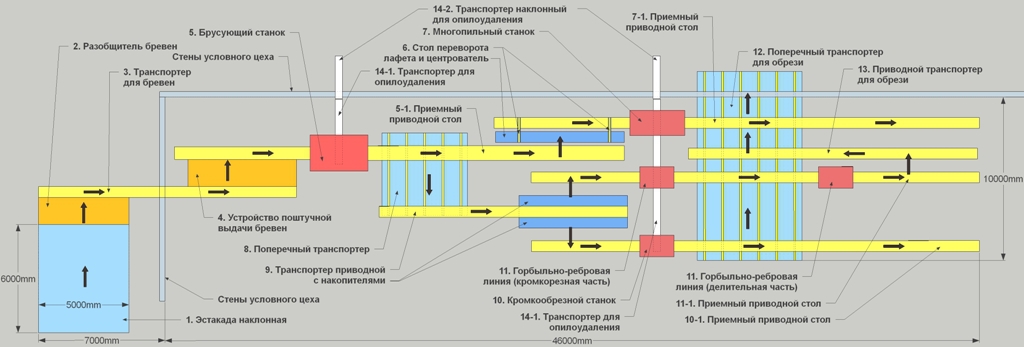

Схема и последовательность работы комплекса оборудования

Бревна загружаются на наклонную эстакаду (1), с помощью разобщителя (2) они по одному подаются на приводной рольганг для бревен (3), затем, через устройсвто поштучной выдачи (4) на приемный стол брусовального станка (5). После распиловки горбыль и необрезная доска автоматически отделяются и по поперечному транспортеру (7) перемещаются на продольный транспортер (8), с которого горбыль снимается для обработки на Горбыльно-ребровой линии (10), а необрезная доска на кромкообрезном станке проходного типа (12). Полученный на брусовальном станке лафет падает на стол (14), затем перемещается и позиционируется оператором с помощью цепного центрователя (15) для дальнейшей распиловки в многопильном станке «Вектор 2» (16). Обрезь после работы первой секции горбыльно-ребровой линии и кромкообрезного станка, а так же горбыль после многопильного станка попадают на поперечный транспортер (19) и перемещаются по нему за пределы цеха. Обрезь после второй секции горбыльно-ребровой линии подается на ленточный транспортер (18), который перемещает ее на поперечный транспортер для обрези (19). Опилки из-под станков выгребаются транспортерами (19, 20), а затем удаляются из цеха по наклонным транспортерам (21).

Схема комплекса "Лесопиление 320" в высоком разрешении


Состав комплекса станков: Накопитель бревен с системой подачи, брусовальный станок, многопильный станок, кромкообрезной многопильный станок проходного типа, горбыльно-ребровая линия, сопутствующее околостаночное и заточное оборудование;

Диаметры перерабатываемого пиловочника: от 100 до 320 мм в комле;

Производительность: до 200 куб. м. пиловочника в смену 8 часов;

Максимальная потребляемая мощность: 240 кВт;

Средняя потребляемая мощность при типовых режимах работы: 100 - 110 кВт;

Количество работающих: 7-10 человек;

Габариты площадки (ориентировочно): 12х53 м;

Транспорт: 3 еврофуры 20 т;

Стоимость комплекса (стандартная комплектация, пуск-наладка включена): 6 477 тыс. руб;



Скачать изображения в высоком разрешении

Ссылка: https://yadi.sk/d/KGd8ogApounV8
