"СОРТИРОВКА БРЕВЕН"

Линия сортировки бревен по размерам с 3D сканером для точного измерения геометрических параметров бревна в реальном времени.


Линия сортировки бревен для деревообрабатывающего производства

Благодаря накопленному опыту в изготовлении околостаночного оборудования наша компания имеет возможность полностью изготовить и запустить в эксплуатацию линию сортироки круглого леса по размерам, кривизне, комлистости, породе и другим параметрам. Специалисты нашей компании произведут весь комплекс работ, необходимый для проектирования, изготовления и пуска в эксплуатацию сортировочной линии.

Для крупного деревообрабатывающего производства, ориентированного на комплексную переработку древесины с высоким процентом выхода полезной продукции линия сортировки бревен является необходимым компонентом производства. Благодаря точной сортировке по размерам каждого бревна у производителя появляется возможность очень точно выбирать режим переработки леса, обеспечивающий максимальный процент выхода и экономический эффект производства.

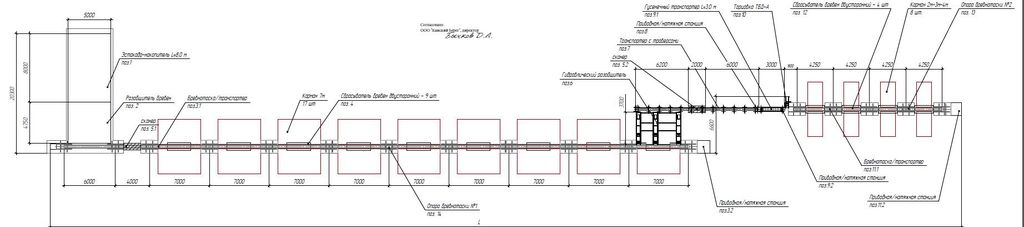

Линия сортировки бревен представляет собой накопитель (пассивный или механизированный) разобщитель бревен, как правило, гидравлический, бревнотаску, систему карманов и сбрасывателей.

Сбрасыватели управляются автоматизированной системой, которая основана на сканировании геометрии бревна с последующей компьютерной обработкой.

Сотрудничество с нашей компанией позволит Вам не только получить линию сортировки бревен "под ключ" в сжатые сроки и с отличным качеством, но и существенно сэкономить, так как наша компания использует проверенные временем качественные отечественные комплектующие и умеет работать эффективно. Мы следим за тем, чтобы Ваши вложения окупились как можно скорее, так как мы ориентируемся на долговременные партнерские отношения с нашими заказчиками.

Линия сортировки бревен управляется системой управления на основе промышленного контроллера. Программа управления линией получает от сканера бревен информацию о параметрах бревна, прошедшего через сканер и определяет карман и момент сбрасывания соответствующего бревна.

Программа управления ведет всю статистику о количестве и параметрах бревен, прошедших через сканер.

Система управления обеспечивает корректное восстановление системы после сбоя (например, в результате обесточивания линии) и ведение хронологии и статистики работы всех элементов линии.

Система управления состоит из промышленного контроллера, настольного компьютера, системы датчиков и программного обеспечения.


Система 3D сканирования поверхности бревен.

ЗD сканер поверхности бревен предназначен для определения формы и геометрических параметров бревен с целью последующего использования этих данных на линиях сортировки бревен, в системах оптимизации распиловки на любых лесопильных линиях или станках, в системах учета круглого леса.

Форма бревна определяется по оцифрованным контурам нескольких поперечных сечений бревен. В результате система может построить достаточную для любых применений 3д модель бревна, из е которой легко вычисляются любые параметры, которые могут потребоваться для сортировки бревен и выбора оптимальной схемы раскроя.

Принцип работы 3D сканера бревен

На поверхности бревна с помощью 3-х лазерных указателей формируется след лазерного луча, который фиксируется видеокамерами. Все 3 лазерные указателя расположены так, что дают развертку своих лучей в одной рабочей плоскости, перпендикулярной направлению движения бревна через сканер. Камеры откалиброваны так же относительно данной плоскости, что позволяет с помощью специального программного обеспечения выделить след лазера из видеопотока и определить положение точек следа в рабочей плоскости. Сигнал о начале и конце оцифровки вырабатывается фотодатчиком, который фиксирует факт пересечения светового луча телом бревна.

Состав системы.

  • Видеокамеры в защитных кожухах-3шт
  • Лазерные указатели-3шт
  • Фотодатчик-1шт
  • Персональный компьютер-1шт
  • Программное обеспечение оцифровки контура и восстановления формы бревна.

Технические характеристики.

  • Максимальный диаметр бревна – 1000 мм.
  • Погрешность измерения <3мм
  • Напряжение питания -220 В.
  • Температура эксплуатации: - без подогрева от +5° С до + 45° С. - с подогревом от -40° С до +45° С
